جرثقیل سقفی
جرثقیل سقفی چیست؟
جرثقیل سقفی (Overhead Crane) یکی از پرکاربردترین تجهیزات جابه‌جایی مواد در صنایع مختلف است. این نوع جرثقیل که به آن “کرین سقفی” نیز گفته می‌شود، معمولاً در سالن‌های صنعتی، کارخانه‌ها، انبارها و خطوط تولید مورد استفاده قرار می‌گیرد. جرثقیل سقفی یکی از ارکان اصلی در خطوط تولید و انبارهای صنعتی است. انتخاب درست نوع جرثقیل بر اساس نیاز، بهینه‌سازی فضای کاری، افزایش ایمنی و بهره‌وری را تضمین می‌کند.
مزایای استفاده از جرثقیل سقفی
استفاده از جرثقیل سقفی در مقایسه با سایر روش‌های حمل بار سنگین دارای مزایای زیادی است:
- افزایش ایمنی در محیط کار
- کاهش نیروی انسانی موردنیاز
- افزایش سرعت جابه‌جایی بار
- استفاده بهینه از فضای عمودی سالن

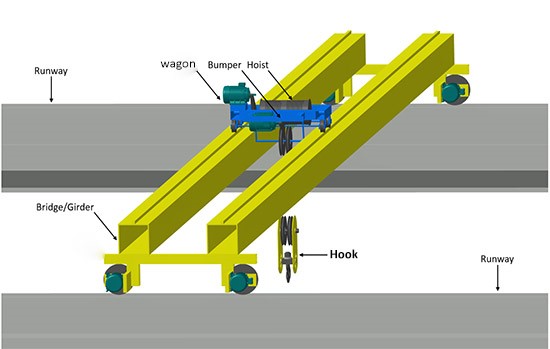

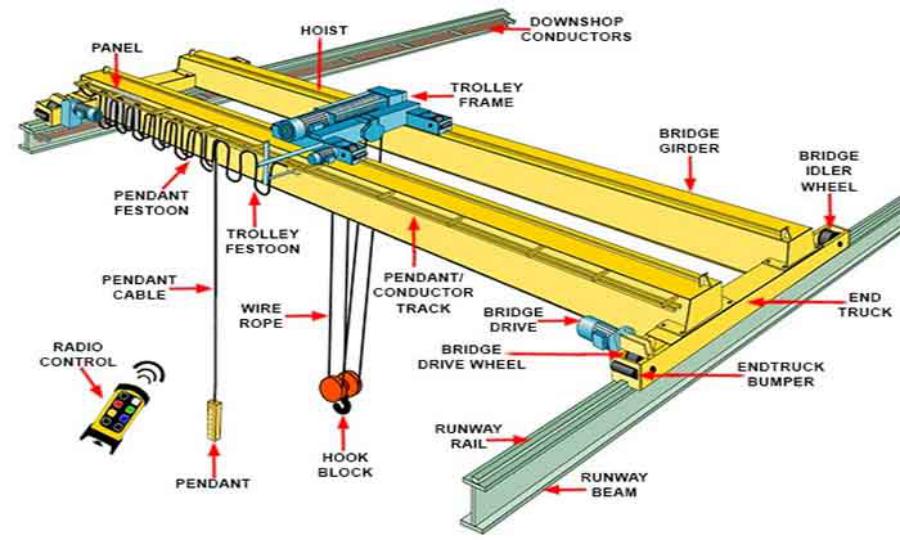

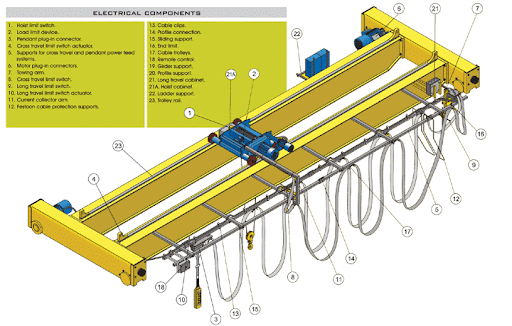

اجزای اصلی جرثقیل سقفی
- ترولی یا واگن: که روی پل حرکت می‌کند و مکان بار را تعیین می‌کند.
- وینچ یا بالابر (Hoist): وظیفه بالا و پایین بردن بار را دارد.
- ریل و ریموت کنترل: برای هدایت دقیق و ایمن دستگاه.

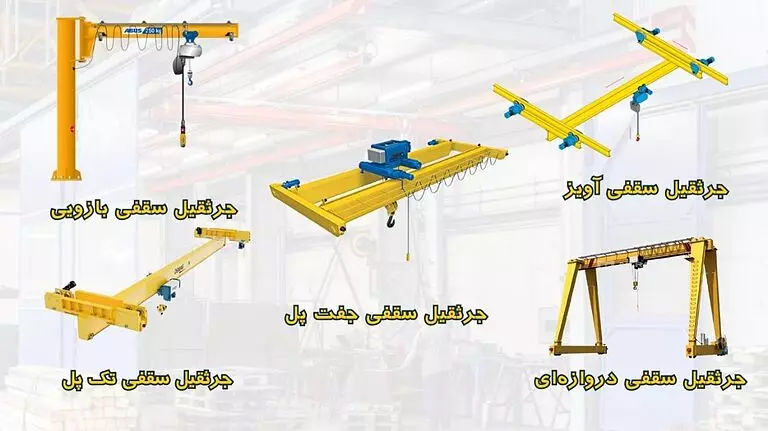

انواع جرثقیل سقفی

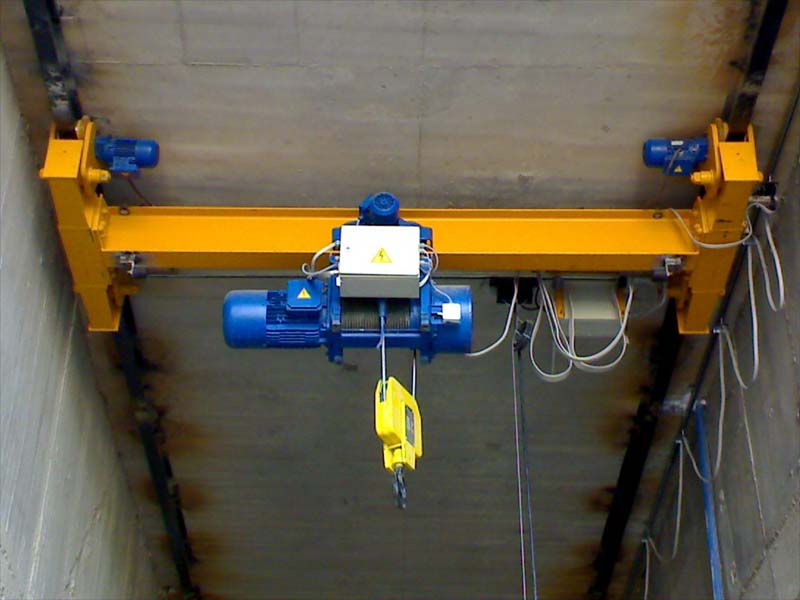

1. جرثقیل سقفی تک پل (Single Girder Overhead Crane)
دارای یک پل اصلی (girder) سبک‌تر و ارزان‌تر از نوع دو پل مناسب برای ظرفیت‌های پایین تا متوسط (معمولاً تا 10 تن)
کاربرد: انبارها، کارگاه‌های کوچک، خطوط تولید

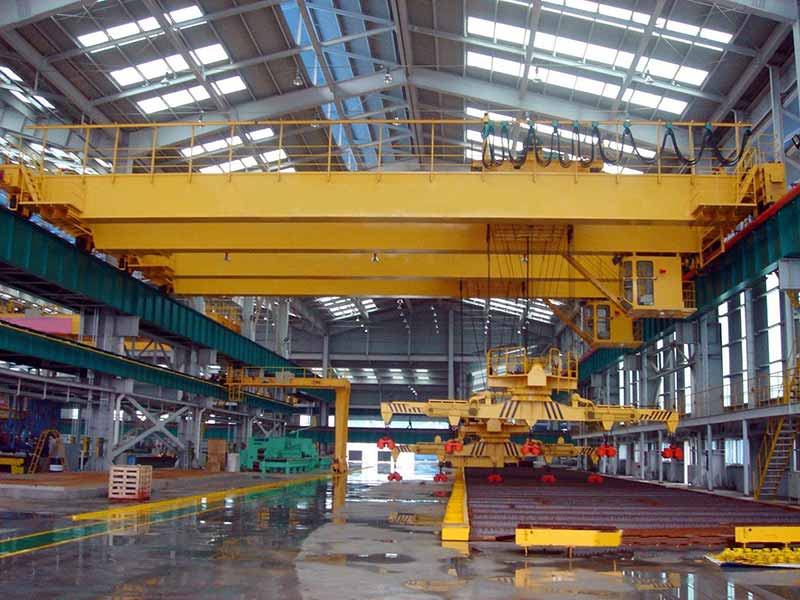

2. جرثقیل سقفی دو پل (Double Girder Overhead Crane)
دارای دو پل اصلی مناسب برای بارهای سنگین‌تر (تا 100 تن یا بیشتر) ارتفاع بالابر بیشتر نسبت به نوع تک پل
کاربرد: صنایع سنگین، فولاد، ماشین‌سازی، نیروگاه‌ها
3. جرثقیل سقفی آویز (Underslung or Suspension Crane)
پل اصلی به جای قرار گرفتن روی ریل بالای ستون‌ها، به سقف یا سازه آویزان می‌شود مناسب برای فضاهایی با ارتفاع محدود ظرفیت پایین‌تر نصب آسان‌تر روی سازه‌های سبک
4. جرثقیل سقفی دروازه‌ای (Gantry Crane)
مشابه جرثقیل سقفی، اما به جای آویزان بودن از سقف، روی پایه‌های عمودی متحرک قرار دارد قابل استفاده در فضاهای باز یا نیمه‌باز قابل حمل و جابجایی در مسیر مشخص
5. جرثقیل سقفی نیم دروازه‌ای (Semi-Gantry Crane)
یک طرف روی ریل کف و طرف دیگر روی ریل سقفی یا دیواری حرکت می‌کند ترکیبی از ویژگی‌های جرثقیل سقفی و دروازه‌ای مناسب برای فضاهایی با محدودیت در یکی از طرفین سالن
6. جرثقیل سقفی هوشمند (Intelligent Overhead Crane)
مجهز به سیستم‌های کنترل اتوماتیک، PLC، سنسور و سیستم‌های ایمنی پیشرفته قابل برنامه‌ریزی برای حرکت خودکار و دقیق
کاربرد: صنایع پیشرفته، خطوط مونتاژ خودکار
7. جرثقیل سقفی ضد انفجار (Explosion-Proof Crane)
طراحی‌شده برای محیط‌های خطرناک مانند صنایع نفت، گاز و شیمیایی دارای تجهیزات و موتورهایی با استاندارد ضد انفجار
طراحی و ساخت جرثقیل سقفی
اگر به‌دنبال یک سازنده حرفه‌ای جرثقیل سقفی هستید که بتواند نیازهای صنعتی و انبارداری شما را با بالاترین کیفیت پاسخ دهد، جای درستی آمده‌اید. ما با سال‌ها تجربه در طراحی و ساخت انواع جرثقیل سقفی، در خدمت شما هستیم تا راهکارهایی ایمن، کارآمد و مطابق با استانداردهای بین‌المللی ارائه دهیم.
چرا طراحی حرفه‌ای جرثقیل سقفی مهم است؟
- ایمنی کارگران حفظ شود
- خرابی تجهیزات به حداقل برسد
- بهره‌وری تولید و حمل بار افزایش یابد
- فضای کاری به‌صورت بهینه مورد استفاده قرار گیرد
خدمات ما در زمینه ساخت و طراحی جرثقیل سقفی
- طراحی انواع جرثقیل سقفی تک‌پل و دوپل
- ساخت جرثقیل سقفی با ظرفیت‌های مختلف (1 تا 100 تن)
- نصب و راه‌اندازی در محل پروژه
- ارائه مشاوره تخصصی و بازدید از محل
- خدمات نگهداری، تعمیرات دوره‌ای و تأمین قطعات
نکات کلیدی طراحی جرثقیل سقفی
1. ظرفیت باربری (Rated Load Capacity) : بررسی بارهای استاتیک و دینامیک در نظر گرفتن ضریب ایمنی
2. دهانه پل (Span Length) : متناسب با عرض سالن تأثیر بر انتخاب نوع تیر (تک پل یا دو پل)
3. ارتفاع بالابری (Lift Height) : فاصله قلاب از کف تا بالاترین نقطه کاری
4. کلاس کاری جرثقیل (Duty Class/Service Classification) : مطابق استاندارد FEM یا CMAA برای انتخاب تجهیزات متناسب با میزان استفاده
5.محاسبات فنی (مثال‌ها) : تنش مجاز تیر پل بارهای وارده بر سازه سالن محاسبه گشتاور موتور انتخاب سیم بکسل بر اساس بار بارگذاری دینامیکی در هنگام ترمز یا شتاب
6.استانداردهای مرجع
نکات کلیدی ایمنی در استفاده از جرثقیل سقفی
نکات ایمنی قبل از شروع کار
- بازرسی روزانه جرثقیل:بررسی سیم بکسل‌ها، قلاب، ترمز، کلیدها و محدودکننده‌های حرکت ، بررسی روغن‌کاری بخش‌های مکانیکی
- بررسی مسیر حرکت جرثقیل: اطمینان از نبودن مانع در مسیر حرکت پل و واگن ، پاک‌سازی مسیرها از افراد و تجهیزات
- آزمایش عملکرد ایمنی: تست دکمه توقف اضطراری (Emergency Stop) ، تست محدودکننده‌های بار و ارتفاع
- بررسی بار: اطمینان از وزن بار (نباید بیشتر از ظرفیت مجاز جرثقیل باشد) بررسی اتصالات بار، زنجیر یا تسمه‌های بستن
نکات ایمنی حین کار
- اپراتور مجاز و آموزش‌دیده :فقط افراد آموزش‌دیده و دارای گواهی معتبر مجاز به کار با جرثقیل هستند.
- حرکت آرام و کنترل‌شده: از حرکات ناگهانی، بالا بردن سریع یا توقف ناگهانی پرهیز شود.
- بار بالای افراد نباشد: هیچگاه بار نباید از بالای افراد عبور کند.
- ارتباط بصری یا رادیویی: اپراتور باید دید کامل به مسیر حرکت داشته باشد یا با سیگنال‌زن در ارتباط باشد.
- عدم استفاده در شرایط نامساعد: مانند باد شدید، باران شدید (در فضای باز)، نور کم، یا نقص فنی دستگاه
نکات ایمنی پس از پایان کار
- پایین آوردن قلاب: قلاب باید پایین آورده شود تا مانعی برای حرکت بعدی نباشد.
- خاموش کردن جرثقیل و تابلو کنترل: برق دستگاه قطع شود.
- گزارش خرابی‌ها: هرگونه نقص مشاهده شده باید گزارش و ثبت شود.
کارهایی که نباید انجام داد
- بلند کردن بیش از ظرفیت مجاز حمل بارهای
- معلق بدون کنترل کامل
- پیچاندن سیم‌بکسل‌ها یا قلاب به دور بار
- ترک کردن جرثقیل هنگام حمل بار استفاده از جرثقیل در هنگام نقص فنی

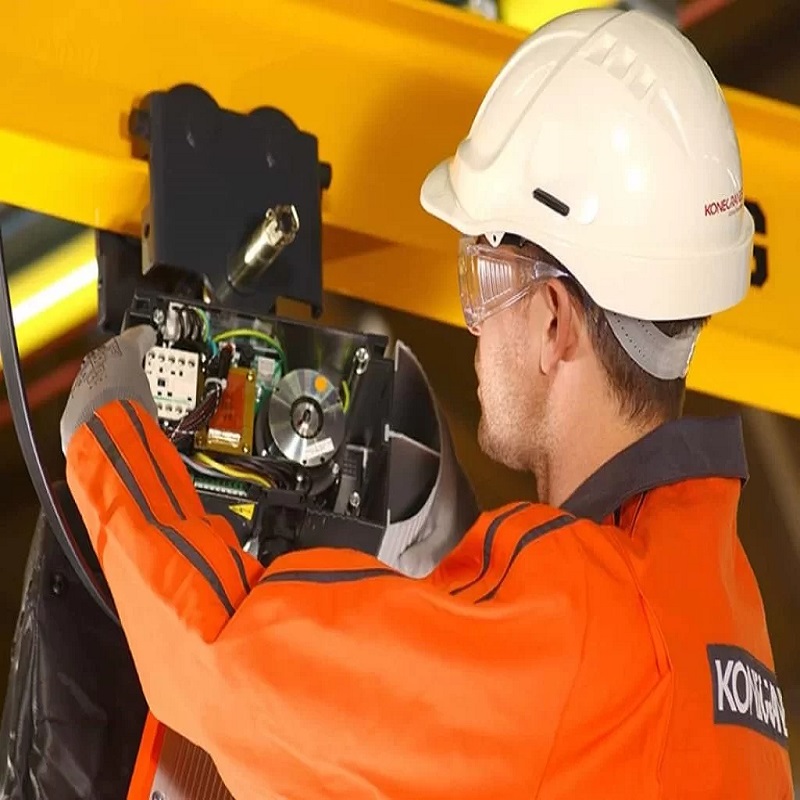

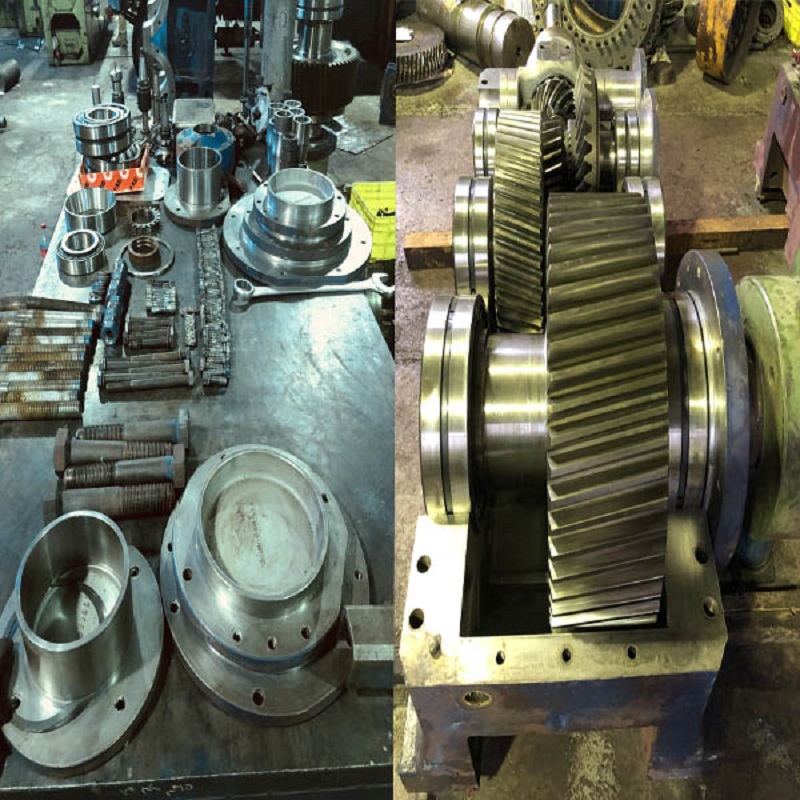

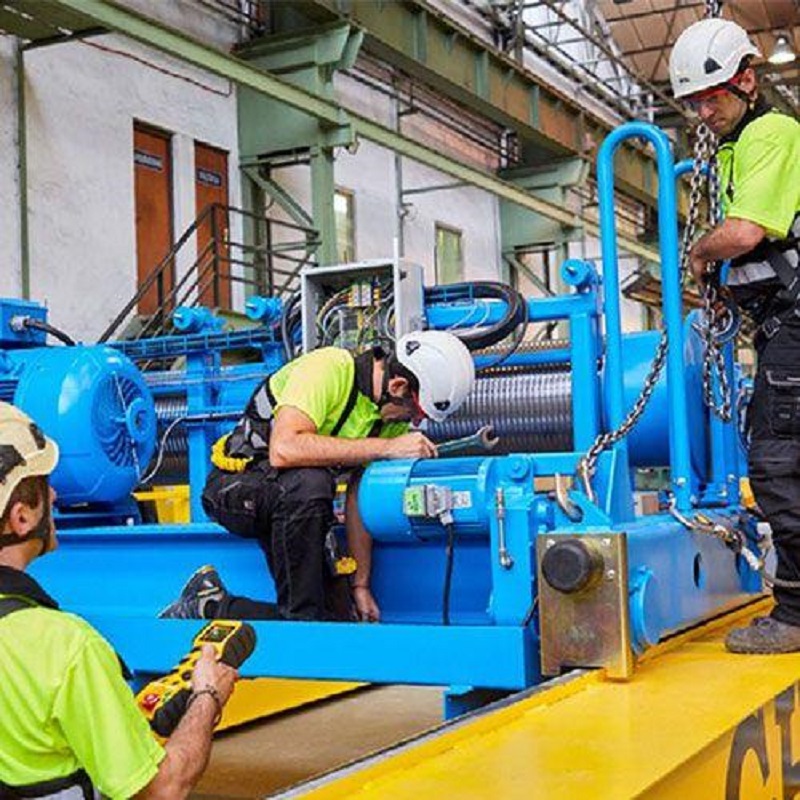

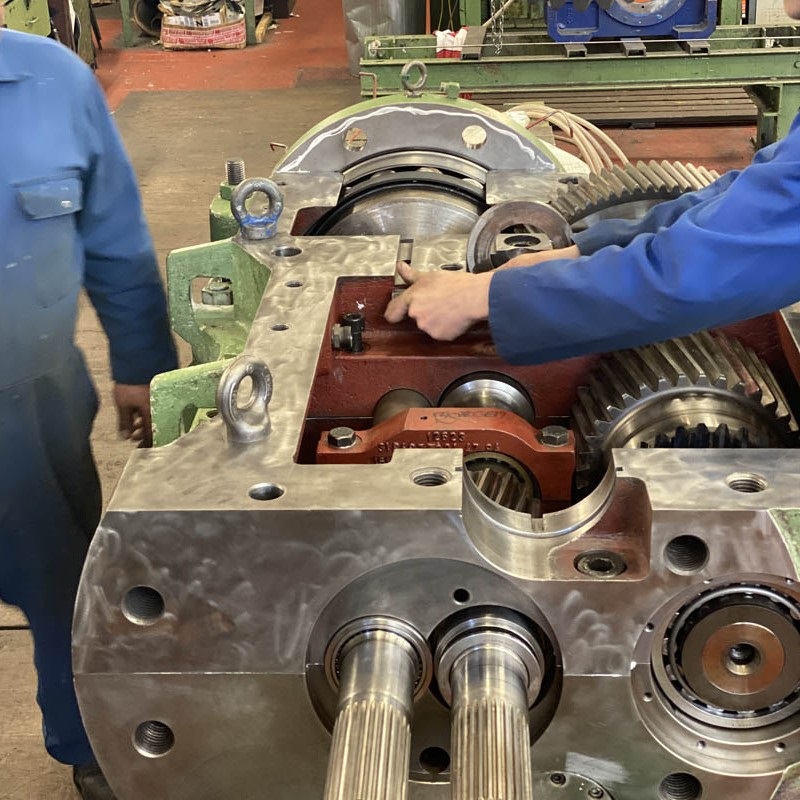

- نگهداری و سرویس دوره‌ای
- انجام سرویس‌های دوره‌ای طبق دفترچه راهنمای سازنده
- بازبینی فنی توسط تکنسین متخصص (ماهیانه/فصلی/سالانه)
- تست بار تحت نظارت کارشناس ایمنی
